Система
сетевого
контроля
WeldWeb

WeldWeb  позволяет дистанционно отслеживать и анализировать ход рабочего процесса на производстве.

Программный продукт WeldWeb строит «сети» из сварочных аппаратов для снятия моментальных и интервальных показателей их работы.

Передача данных происходит при помощи радиоканала разрешенной частоты и не требует физического переноса информации на USB-накопителях.

Помехоустойчивая пакетная передача данных уверенно работает в промышленных условиях даже при использовании HF-поджига в TIG сварке.

Частота передачи данных по радиоканалу 433,09...434,73 МГц, что попадает в диапазон, не требующий специальных разрешений гос. органов в большинстве стран, включая РФ. Метод передачи — частотная модуляция типа FSK с использованием псевдослучайной перестройки рабочей частоты (FHSS), что позволяет одновременно работать нескольким системам в пределах данного частотного диапазона. Мощность передатчика 10 мВт.

weldweb_comicbook011Краткое описание системы WeldWeb.pdf (540 Мб, 8 страниц).

Ниже приведены выдержки из описания.

Состав WeldWeb

weldweb-1

Передатчик — устройство, которое подключается к Сварочному посту и передает данные о ходе работы по радиоканалу на Сборщик в пределах цеха.

Сборщик —  компьютер с устройством сбора. На любом Сборщике можно развернуть Сервер для получения доступа к собираемой информации. Один Сборщик может одновременно принимать данные с 50-ти передатчиков

Сервер — программное решение. Сервер разворачивается в одном из Сборщиков и предоставляет доступ к информации других Сборщиков.

Веб-приложение — интерфейс, для работы с которым используется любой браузер.



Интерфейс

На главном экране отображаются зарегистрированные устройства сбора, число активных Сварочных постов и Сборщиков.

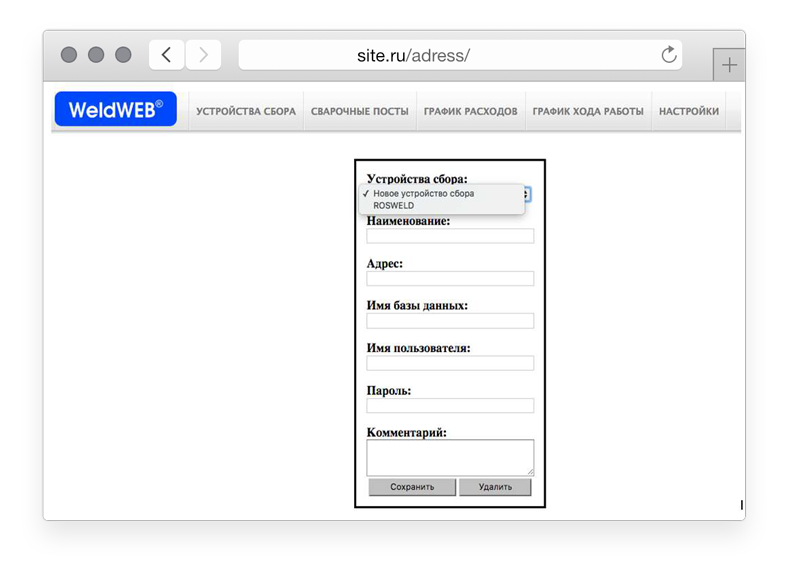

На странице настроек Устройства сбора можно подключить новое устройство сбора или изменить параметры подключенного.

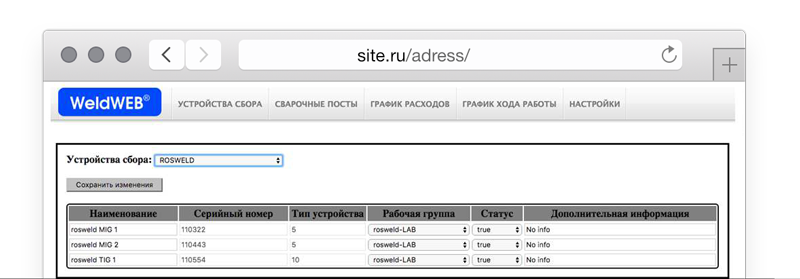

На странице настройки Сварочных постов можно присвоить обозначение постов и рабочую группу.

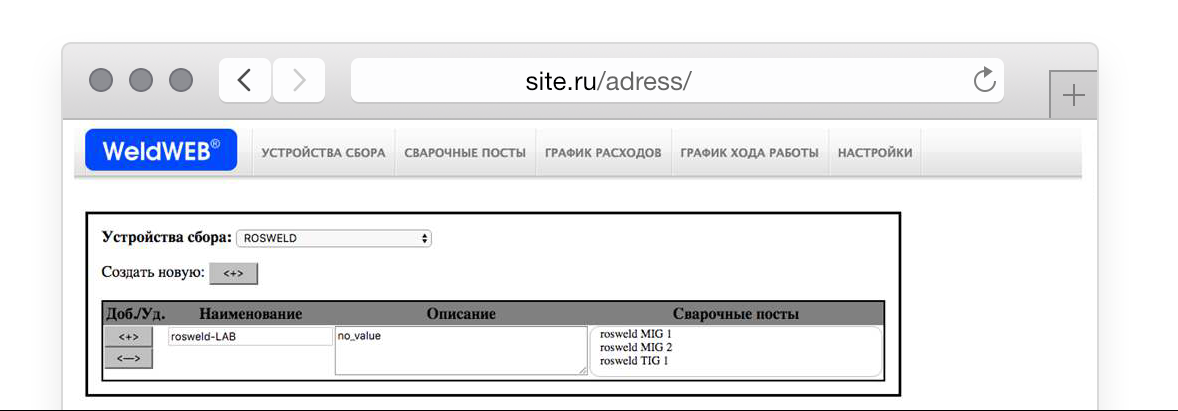

На странице настроек рабочей группы можно создать новую или отредактировать имеющуюся Рабочую группу.

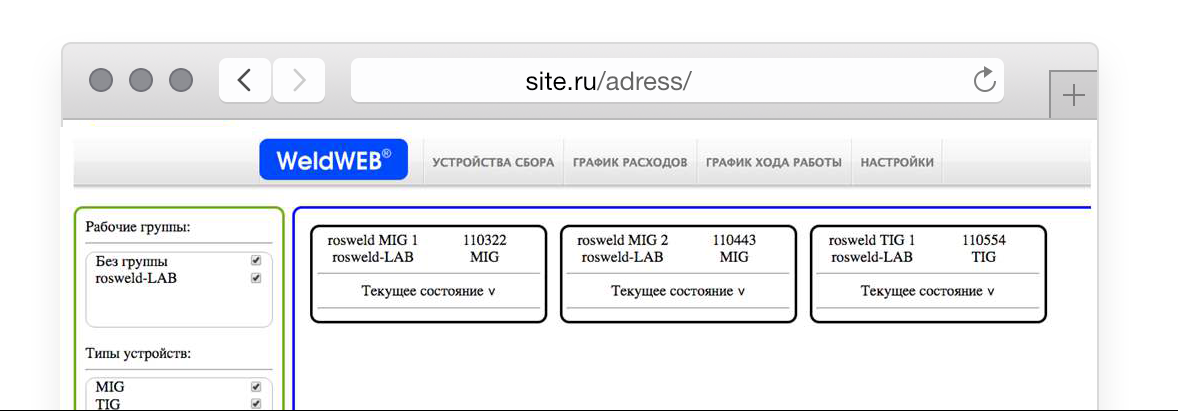

Страница отображения сварочных постов

Нажатие на пункт «Текущее состояние» даст возможность в реальном времени следить за параметрами Сварочного поста: текущий оператор, активная сварочная программа, сила тока, напряжение, скорость подачи проволоки, а так же наличие неисправностей в устройстве.

Если данные об устройстве не обновлялись длительное время, будет сообщено, когда именно в последний раз приходили данные о его состоянии.

На странице Графика расходов предоставлена информация о расходе материалов для выбранных Сварочных постов за указанный период времени. При наведении на каждый из столбцов на графике, отображается информация о типе материала и его затратах. Под графиком выводится информация о расходах в текстовом виде.

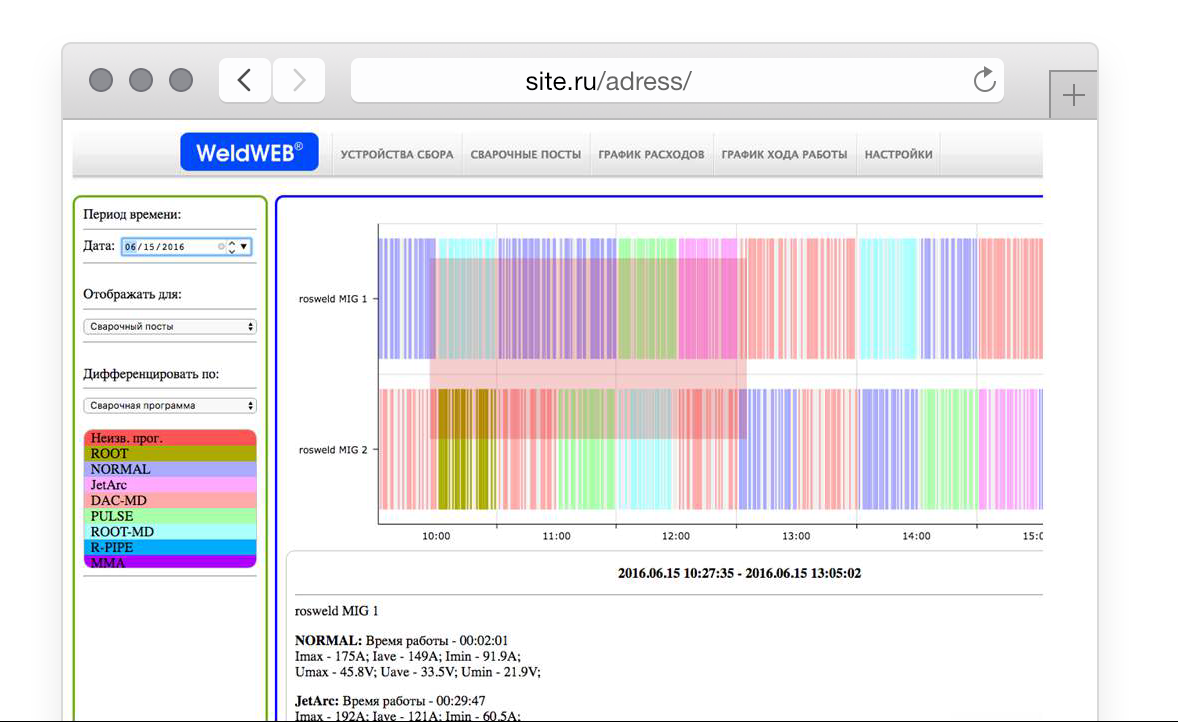

Станица График хода работы отображает ход рабочего процесса за день.

Дифференцировать рабочий процесс можно по Сварочным программам или по используемым расходным материалам (цветовая идентификация представлена слева).

Если устройство не передавало данных о своей работе, то данный период времени на графике не будет отмечен каким-либо цветом. Если устройство включено, но никакая работа не совершается, — серым. В остальных случаях, период времени будет окрашен в цвет, соответствующий рабочему процессу.

Выбрав фрагмент на графике, вы получите информацию о ходе работы и о каждом отдельном шве, совершенном за этот период.
